特注仕様MEA、CCM

1枚からご注文を承ります。

試作実績

触媒層
  • サイズ: 1~196cm2
  • 触媒:
    •  Pt系: Pt/C, PtRu/C, PtCo/C, PtCoIr/C, PtCoNi/C, PtSn/C etc.
    •  非Pt系: Ir/C, Au/C etc.
  • 触媒担体:Ketjen,Vulcan,CNT,etc.
  • Pt担持量:0.05~1.0mg/cm2
  • イオノマー/カーボン比:0.6~1.5
  • 触媒層厚み:3~50μm
mea
mea

(1) 触媒層

寸法: 0.025~256 cm2
触媒種: ?Pt系: Pt/C, PtRu/C, PtCo/C, PtCoIr/C, PtCoNi/C, PtSn/C, Pt Black etc.
    非Pt系: Ir/C, Au/C, Ir Black etc.
    触媒担体: Ketjen, Vulcan, CNT etc.
Pt担持量: 0.01~1.0 mg/cm2
イオノマー/カーボン比(I/C比): 0.3~1.5
触媒層厚み: 3~50 μm
電解質: NafionR, 炭化水素系 etc.

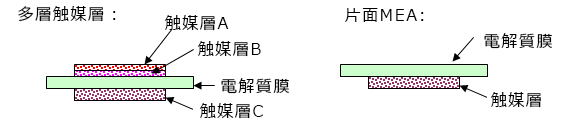

構造: 積層型触媒層、模様型触媒層 etc.

(2) 電解質膜

サイズ: 2.25~400cm2 (MAX: 20cm×20cm)
種類: NafionR, 炭化水素系 etc.

(3) 構造

4層MEA(アノード、カソードどちらか片極にGDLを有した構造)
5層MEA(アノード、カソード両極にGDLを有した構造) 参照極付MEA、サブガスケット付MEA etc.

その他

様々な材料などに対応可能です。試作にお困りの際はご相談ください。
製造条件のご指定も承ります。
