並列セル

電池の運転条件に応じて、反応ガスや生成ガスの成分、流れ、得られる電流の不均一性が予想されます。
その実態を把握するために、セルの反応面内を入口側、出口側等と複数に分割したものが並列セルです。

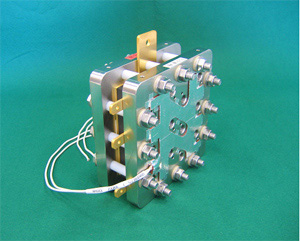

4並列セル

4並列セル

6並列セル

6並列セル

仕様等

運転温度と圧力:室温~110℃、常圧~0.3MpaG
使用燃料と酸化剤:水素、メタノール水溶液、空気、酸素
電極面積と並列数:ご相談ください。写真は矩形4cm級×4または6分割の例
ガス通路:幅1mm×山幅1mm×深さ1mmのサーペンタインフロー
外形寸法:写真は140mm×140mm×75mmまたは170mm×170mm×85mm
重量:写真は約4kgまたは6kg

備考

MEA、拡散層、ガスケットは含まれていませんので別途ご用命下さい。
